40/50 كيلوواط | ثلاثي الأطوار | محول هجين بتقنية MPPT 3/4 (HV)
صُممت محولات سلسلة ET من GoodWe، المتوفرة بقدرات 40 كيلوواط و50 كيلوواط، خصيصًا لتطبيقات الطاقة الشمسية الكهروضوئية التجارية والصناعية. تتميز هذه المحولات بمرونتها العالية، حيث تتكامل بسلاسة مع تطبيقات الشبكة الكهربائية والأنظمة المستقلة عنها، مما يُسهل التوصيلات المتوازية في كلا الحالتين. عند اقترانها بصندوق مفتاح التحويل الثابت (STS) من GoodWe، لا يضمن المحول فقط تحويلًا موثوقًا به إلى وضع النسخ الاحتياطي بمستوى أنظمة UPS، بل يتفاعل أيضًا مع مولدات الديزل لإعادة شحن البطاريات بكفاءة. علاوة على ذلك، تتوافق سلسلة ET مع سعات وأنواع بطاريات متنوعة، بما في ذلك GoodWe Lynx C، مما يوفر حلًا شاملًا لتخزين الطاقة.
تفاصيل المنتج

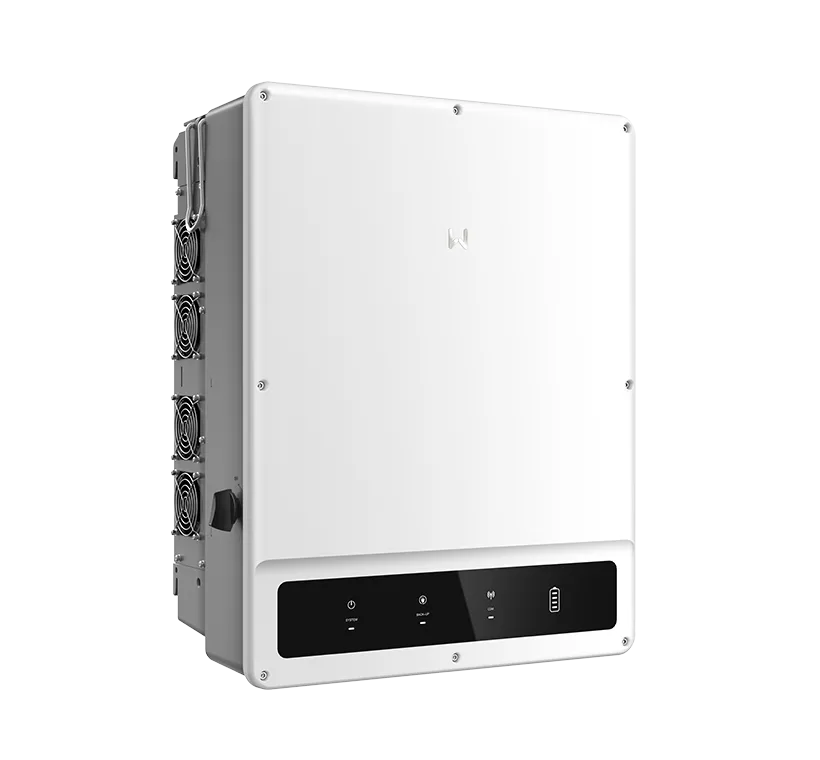

يُعدّ ET-50K عاكسًا هجينًا ثلاثي الأطوار بقدرة 50 كيلوواط، مُصمّمًا خصيصًا للاستخدام على أسطح المباني التجارية، والمنشآت الصناعية، ومشاريع الشبكات الصغيرة. يُقدّم هذا العاكس كفاءة تحويل قصوى تصل إلى 98.1%، مع حماية خارجية مُصنّفة IP66، ويُمكنه تلبية احتياجات الاستهلاك الذاتي من الشبكة، بالإضافة إلى توفير طاقة احتياطية كاملة خارج الشبكة، وذلك من خلال وحدة واحدة مُثبّتة على الحائط. بفضل دعمه لبطاريات الجهد العالي ضمن نطاق 200-800 فولت، وقدرته على زيادة سعة مدخلات التيار المستمر بنسبة تصل إلى 150%، يُعتبر ET-50K الخيار الأمثل لشركات الهندسة والمشتريات والإنشاءات، والموزعين، ومطوري المشاريع الذين يحتاجون إلى مرونة عالية دون تعقيدات.
تُعدّ المصانع والمستودعات ومرافق التبريد ومجمعات المكاتب التي تتراوح قدرتها بين 50 و500 كيلوواط السوقَ الرئيسي لجهاز ET-50K. تُساهم قدرة العاكس على تقليل ذروة الطلب في خفض رسوم الطلب على تعريفات الكهرباء التجارية بشكل مباشر، والتي غالبًا ما تُمثّل المكوّن الأكبر في فاتورة الطاقة الصناعية. كما تُمكّن ميزة التشغيل المتوازي النظام من التوسع مع زيادة حمل العميل، بإضافة وحدات دون الحاجة إلى استبدال البنية التحتية القائمة.
التطبيقات الرئيسية: تقليل ذروة الطلب، والمراجحة الزمنية للوقت، وتعظيم الاستهلاك الذاتي، ووضع التصدير الصفري للمواقع ذات القيود على الشبكة.
بالنسبة للمواقع النائية - كأبراج الاتصالات، ومواقع التعدين، والمحطات الزراعية، أو المجتمعات الجزرية - يدعم مولد ET-50K التشغيل الكامل خارج الشبكة مع مزامنة تلقائية لمولدات الديزل. يغطي نطاق التشغيل من -35 درجة مئوية إلى +60 درجة مئوية ظروف المناخ القاسية دون أي مخاوف بشأن خفض القدرة. كما تتيح الوحدات المتعددة في وضع التشغيل المتوازي خارج الشبكة إنشاء محطات طاقة قابلة للتوسع تصل قدرتها إلى عدة مئات من الكيلوواط.
التطبيقات الرئيسية: الطاقة الصناعية عن بعد، استبدال/تقليل مولدات الديزل، الشبكات الصغيرة للجزر، ضخ المياه الزراعية.
بفضل قدرة تيار البطارية ثنائي الاتجاه البالغة 100 أمبير ونطاق جهد البطارية العالي الواسع (200-800 فولت)، يُعدّ جهاز ET-50K مناسبًا تمامًا لتطبيقات أنظمة تخزين الطاقة بالبطاريات المستقلة التي تركز على استجابة التردد، أو استجابة الطلب، أو موازنة الطاقة. كما تُمكّن خاصية الاتصال عبر بروتوكول CAN BMS من إدارة البطاريات المتقدمة والتحكم في حالة الشحن، وهما عنصران أساسيان في عقود تخزين الطاقة التجارية.
التطبيقات الرئيسية: خدمات الشبكة، وبرامج الاستجابة للطلب، والمراجحة الزمنية للاستخدام، والطاقة الاحتياطية.

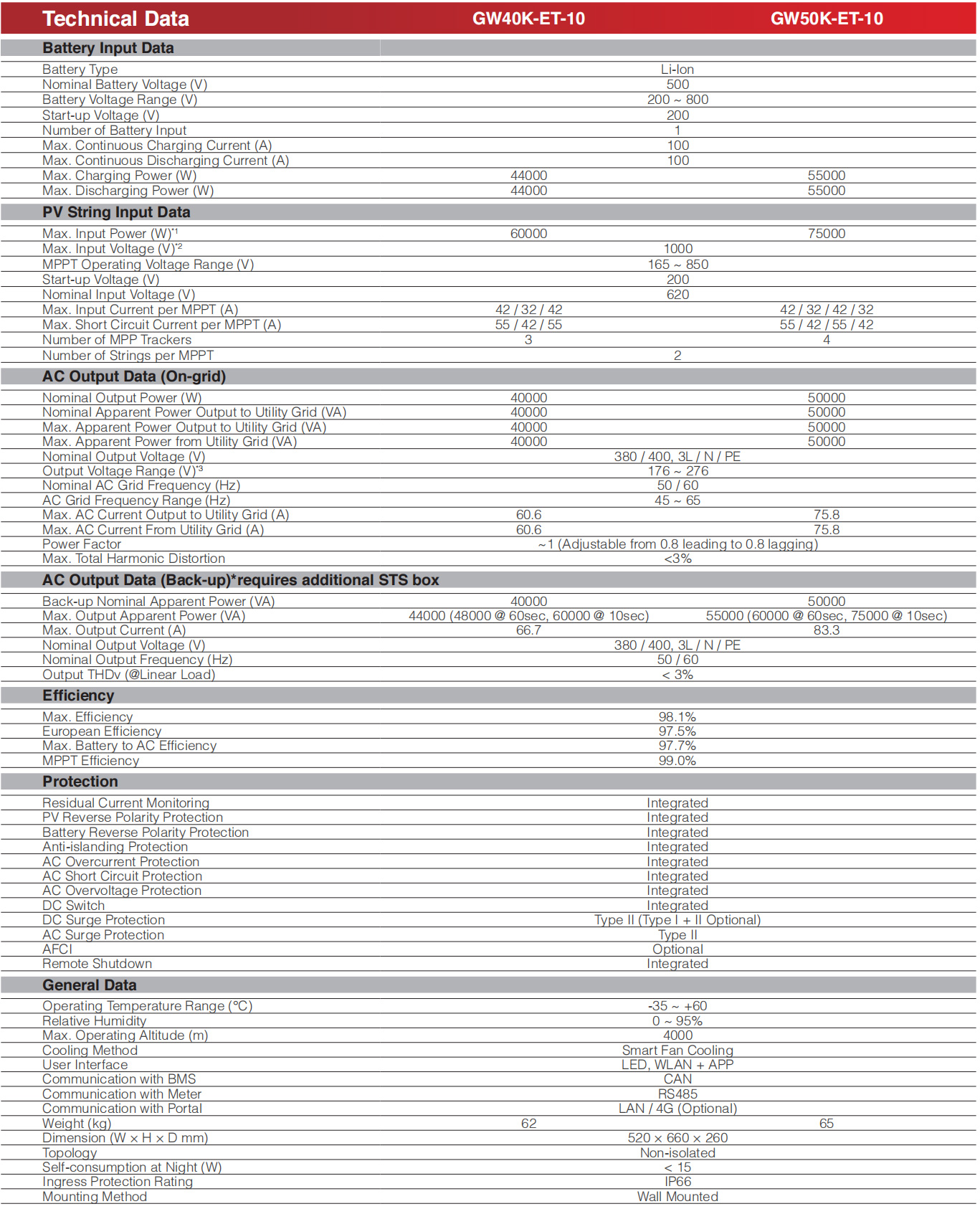

مدخل البطارية
| GW40K-ET-10 | نوع البطارية | أيون الليثيوم |
|---|---|---|
| 200 – 800 فولت | الجهد الاسمي للبطارية | 500 فولت |
| 100 أمبير | أقصى تيار تفريغ | 100 أمبير |
| 44000 واط | أقصى قدرة تفريغ | 55000 واط |
مدخل سلسلة PV
| GW40K-ET-10 | أقصى طاقة إدخال الطاقة الكهروضوئية | 75000 واط |
|---|---|---|
| 1000 فولت | نطاق جهد MPPT | 165 – 850 فولت |
| 3 | عدد السلاسل لكل نقطة طاقة قصوى | 2 |
| 42/32/42A | حجم أكبر من حجم العاصمة | تصل إلى 150% |
مخرج التيار المتردد، متصل بالشبكة
| المعلمة | GW40K-ET-10 | GW50K-ET-10 |
|---|---|---|
| القدرة الناتجة الاسمية | 40000 واط | 50000 واط |
| أقصى قدرة ظاهرية للشبكة | 44000 فولت أمبير | 55000 فولت أمبير |
| جهد الخرج الاسمي | 380/400 فولت، 3L/N/PE | 380/400 فولت، 3L/N/PE |
| تردد الشبكة | 50/60 هرتز | 50/60 هرتز |
| الحد الأقصى للتيار المتردد إلى الشبكة | 60.6A | 75.8A |
| معامل القدرة | 0.8 تقدم ~ 0.8 تأخر | 0.8 تقدم ~ 0.8 تأخر |
| التشوه التوافقي الكلي | < 3% | < 3% |
مخرج تيار متردد، احتياطي
| المعلمة | GW40K-ET-10 | GW50K-ET-10 |
|---|---|---|
| الطاقة الاسمية الاحتياطية | 40,000 فولت أمبير | 50,000 فولت أمبير |
| أقصى طاقة خرج | 44 كيلو فولت أمبير (60 كيلو فولت أمبير عند 10 ثوانٍ) | 55 كيلو فولت أمبير (75 كيلو فولت أمبير عند 10 ثوانٍ) |
| الحد الأقصى لتيار الخرج | 66.7A | 83.3A |
| مخرجات غير متوازنة | 110% | 110% |
| THDv @ Linear Load | < 3% | < 3% |
كفاءة
| المعلمة | قيمة |
|---|---|
| أقصى كفاءة | 98.1% |
| الكفاءة الأوروبية | 97.5% |
| كفاءة تحويل الطاقة من البطارية إلى التيار المتردد | 97.7% |
| كفاءة MPPT | 99.0% |
البيانات العامة
| المعلمة | قيمة |
|---|---|
| درجة حرارة التشغيل | -35 درجة مئوية ~ +60 درجة مئوية |
| أقصى ارتفاع تشغيلي | 4000 متر |
| الحماية من دخول الأجسام الغريبة | IP66 |
| تبريد | مروحة ذكية |
| اتصالات نظام إدارة المباني | يستطيع |
| اتصال العداد | RS485 |
| يراقب | واي فاي + شبكة محلية / 4G (اختياري) |
| وزن | 62 كجم (40 ألف) / 65 كجم (50 ألف) |
| الأبعاد (العرض × الارتفاع × العمق) | 520 × 660 × 260 مم |
| الطوبولوجيا | غير معزول |
| التركيب | مثبت على الحائط |
| ضمان | 5 سنوات (10 سنوات اختيارية) |
أسعار المصنع مباشرة، وحد أدنى مرن للطلبات
عدم وجود طبقة موزعين يعني أسعارًا تنافسية للوحدة الواحدة على جميع مستويات الإنتاج. الحد الأدنى للطلب قابل للتفاوض، بدءًا من الطلبات التجريبية التي تتراوح بين 3 و5 وحدات وصولًا إلى حمولات الحاويات الكاملة. تتوفر مستويات تسعير خاصة بالكميات الكبيرة عند الطلب.
دعم هندسي لما قبل البيع
يقوم فريقنا الفني بمراجعة مواصفات مشروعك - تصميم مصفوفة الألواح الكهروضوئية، وحجم البطاريات، ومتطلبات التوافق مع الشبكة، وملامح الأحمال - قبل البدء في التنفيذ. هذا يقلل من الأخطاء المكلفة في المواصفات وعمليات إرجاع المنتجات لاحقًا.
شهادات الأسواق المتعددة مضمنة كمعيار قياسي
تتضمن المواصفات القياسية للمنتج شهادات CE، وIEC/EN 62109-1/2، وIEC 61000 (EMC)، وVDE، وG99 (المملكة المتحدة)، وAS/NZS 4777 (أستراليا)، وNRS 097 (جنوب أفريقيا). لا تُباع كإضافات.
خدمات تصنيع المعدات الأصلية وخدمات العلامات التجارية الخاصة متاحة
تتوفر خدمة تخصيص العلامة التجارية على ملصق العاكس والتغليف والوثائق للموزعين الذين يسعون لبناء هوية علامة تجارية إقليمية. تطبق شروط الحد الأدنى للكميات. كما تتوفر خدمة تخصيص معلمات البرامج الثابتة لبرامج تصنيع المعدات الأصلية الكبيرة.
خدمات لوجستية موثوقة من شنتشن
ندعم شروط التجارة الدولية FOB شنتشن/غوانغتشو وCIF ميناء الوصول. جميع وثائق التصدير متوفرة: فاتورة تجارية، قائمة تعبئة، شهادة منشأ، وإعلان CE مرفقة مع كل شحنة. مدة التسليم القياسية من أسبوعين إلى أربعة أسابيع من تاريخ تأكيد الطلب.
ضمان مدعوم بالوثائق
ضمان قياسي لمدة 5 سنوات مع إمكانية التمديد إلى 10 سنوات. يتم توفير دليل تركيب كامل، وقائمة مراجعة التشغيل، وإمكانية الوصول إلى منصة مراقبة نظام إدارة الطاقة (SEMS) مع كل طلب.
*1: في أستراليا، بالنسبة لمعظم وحدات الطاقة الشمسية الكهروضوئية، يمكن أن تصل طاقة الإدخال القصوى إلى 2Pn، على سبيل المثال، يمكن أن تصل طاقة الإدخال القصوى لـ GW50K-ET إلى 100000 واط.
*2: عندما يكون جهد الإدخال أكبر من 980 فولت، سيدخل العاكس في وضع الاستعداد، وعندما يعود الجهد إلى أقل من 970 فولت، سيعود العاكس إلى التشغيل العادي.
*3: نطاق جهد الخرج: جهد الطور.
*: يرجى زيارة موقع GoodWe الإلكتروني للاطلاع على أحدث الشهادات.
س: ما هو الحد الأدنى لكمية الطلب (MOQ) لـ ET-50K؟
الحد الأدنى للطلب قابل للتفاوض حسب الطراز والسوق المستهدف. عادةً ما نتعامل مع مشترين يبدأون من 3 إلى 5 وحدات للتقييم أو المشاريع التجريبية، مع توفر أسعار متدرجة ابتداءً من 20 وحدة. تواصل مع فريق المبيعات لدينا للحصول على عرض سعر خاص بمشروعك.
س: ما هي ماركات البطاريات المتوافقة مع جهاز ET-50K؟
يدعم جهاز ET-50K جميع بطاريات LFP وNMC عالية الجهد ضمن نطاق 200-800 فولت عبر بروتوكول CAN BMS القياسي. تشمل العلامات التجارية المعتمدة BYD، وبطاريات CATL، وPylontech Force H، وGoodWe Lynx C، وغيرها. يمكن ترتيب اختبارات توافق البطاريات المخصصة لمشتري المعدات الأصلية.
س: هل يمكن توصيل عدة وحدات ET-50K بالتوازي لتركيبات أكبر؟
نعم. تعمل وحدات متعددة بالتوازي في كل من وضعيات الاتصال بالشبكة ووضعيات التشغيل المستقلة عنها، بقدرات تتراوح من 50 كيلوواط إلى أكثر من 500 كيلوواط على منصة عاكس واحدة. هذا يُسهّل إدارة قطع الغيار ويقلل من تكاليف التدريب لفرق التركيب العاملة في مشاريع تجارية كبيرة.
س: هل تتطلب وظيفة النسخ الاحتياطي (UPS) أجهزة إضافية؟
نعم، يتطلب نظام النسخ الاحتياطي بمستوى UPS صندوق GoodWe STS (مفتاح التحويل الثابت)، والذي يُباع بشكل منفصل. يُمكّن صندوق STS من نقل الحمل في أقل من 20 مللي ثانية، وهو أمر بالغ الأهمية للعملاء الذين لديهم أحمال صناعية حساسة أو متطلبات انقطاع الخدمة التام. يمكننا توفير صندوق STS كمجموعة مع العاكس.
س: ما هي الشهادات التي يحملها جهاز ET-50K؟
المعايير: CE، IEC/EN 62109-1/2، IEC 61000 EMC، VDE. المعايير الإقليمية: G99/G98 (المملكة المتحدة)، AS/NZS 4777 (أستراليا)، NRS 097 (جنوب أفريقيا). تُرفق جميع وثائق الشهادات مع كل طلب. تتوفر شهادات إقليمية إضافية - يُرجى الاستفسار عند الطلب.
س: هل تتوفر خدمة تصنيع المعدات الأصلية أو العلامات التجارية الخاصة؟
نعم. نقدم خدمة تخصيص العلامات التجارية على ملصقات العاكسات والتغليف والوثائق. تُطبق كميات طلب دنيا للتخصيص من قِبل الشركات المصنعة الأصلية. يرجى الاستفسار عن حجم الطلب السنوي المتوقع للحصول على عرض تخصيص.
س: ما هي بروتوكولات الاتصال التي يدعمها جهاز ET-50K؟
معيار واي فاي + شبكة محلية؛ اتصال 4G اختياري. اتصال نظام إدارة المباني عبر CAN؛ عداد الطاقة عبر RS485. يتكامل مع منصة المراقبة السحابية SEMS. يدعم التكامل مع أنظمة إدارة المباني/أنظمة إدارة الطاقة الخارجية عبر Modbus لأنظمة إدارة المباني التجارية.
س: ما هي مدة التسليم وخيارات الشحن؟
مدة التسليم القياسية تتراوح بين أسبوعين وأربعة أسابيع من تاريخ تأكيد الطلب. تتوفر خيارات الشحن البحري (حمولة جزئية أو كاملة)، والشحن الجوي، والشحن السريع. ندعم شروط التسليم FOB وCIF. يتم توفير جميع وثائق التصدير مع كل شحنة.
